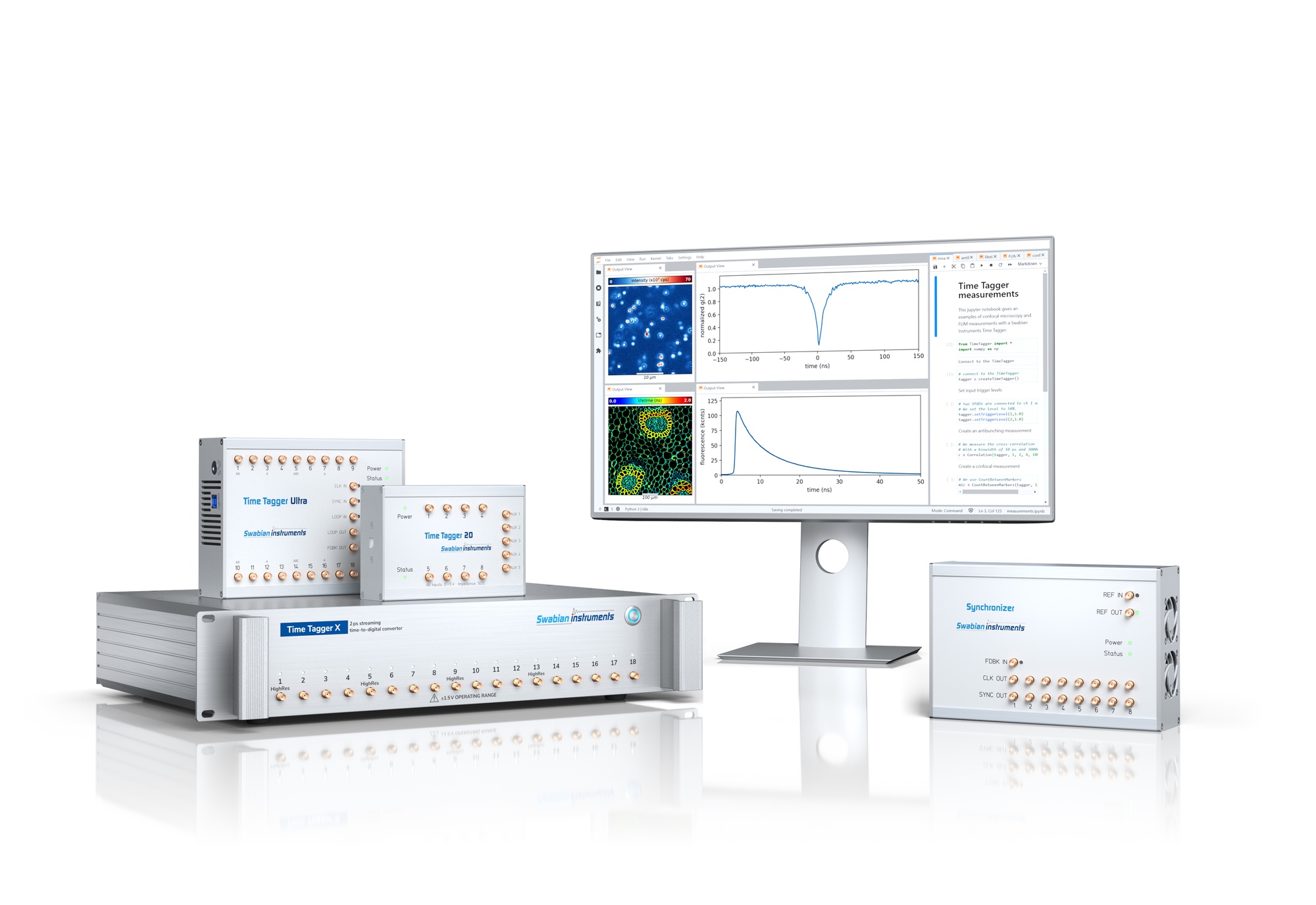

Time Tagger

流式时间数字转换器

时间相关单光子计数的新标准

Time Tagger 系列为单光子计数提供了丰富多样的功能，您可以轻松自如地释放它们。无论您是使用 Time Taggers 自带的强大软件，还是使用 Python、Matlab、LabVIEW 或 C#/C++ 这些编程语言 - 您都可以在几分钟内启动并运行您的实验。

主要功能:

反聚束效应
符合计数
激光扫描显微镜
多维直方图
支持 SNSPDs, APDs, SPADs, PMTs, SiPMs

计时与同步变得简单。

您是否正在寻找多功能频率计数器或连续时间间隔分析仪 (CTIA)？您是否执行Allan方差、修正Allan方差或Hadamard方差测量？或者您是否测试秒脉冲信号的同步？Time Tagger 系列让您比以往更轻松地做到这一点。

主要功能:

每秒 4E-13 水平的 Allan 方差（ADEV）
每毫秒 1E-13 水平的时间方差（TDEV）
实时ADEV、MDEV、HDEV、相位和频率误差测量
同时多达160个通道的输入
简单的秒脉冲信号测试和记录
原始数据的实时记录与后处理
输入频率范围为 1 kHz 至 700 MHz

将动态光散射实验提升到一个新水平。

卓越的定时分辨率与众多探测器上的无限对数直方图相结合，这就是 Time Tagger 的动态光散射能力。

主要功能:

同时测量多达 20 个不同的散射角
使用高级数据过滤工具在运行中和后期处理中消除强度峰值
使用累积量和 CONTIN 分析计算粒径分布
皮秒级的分辨率

Time Tagger Lab

轻松实现您的研究思路

Time Tagger 强大的软件引擎为您提供了丰富的数据处理功能，相关性、一维和多维直方图、多通道符合计数等等都可以轻松实时运行，让您可以轻松将创新的研究思路变成现实。

灵活的自定义数据采集

Time Tagger 使您可以使用输入通道的任意组合自定义您的测量，您可以使用一个Time Tagger读取记录来自不同硬件的输入信号，也可以将从一个输入通道获取的信号同时应用于不同的测量。

优异的时间分辨

Time Tagger 低至 1.5 ps 的均方根时间抖动（3.5 ps 的半峰宽抖动）和低至 1.5 ns 的死时间均远远优于市面同类产品，这可以满足您创新应用的苛刻要求。

高速数据传输

可通过 USB 3.0 或 SFP+ 将数据传输至计算机，传输速率分别最高可达 90 MTags/s 和 300 MTags/s，并可实时处理海量事件。还可通过 SFP+ 和 QSFP+ 将数据传输至第二块 FPGA，传输速率分别可达 300 MTags/s 和 1200 MTags/s。您可以参考我们的 FPGA 参考设计，快速开始开发。

板载事件过滤器

Time Tagger 具有的独特板载事件过滤器使您在硬件端即过滤掉与测量无关的输入信号而无需通过USB传输至软件端，这有效保证了输入信号的高速传输。

强大的本机库

Time Tagger 支持包括python、MATLAB、LabVIEW、C＃、C ++和Mathematica在内的多种编程语言和架构，您可以利用我们免费的本机库和代码示例，个性化设计、操作实验。

无限网络能力

用户可以使用 Time Tagger 的软件引擎将实验中获得的时间标签流投射到网络中。用户可以像使用 Time Tagger 硬件一样通过客户端启动虚拟 Time Tagger，并实现如硬件 Time Tagger 一样完整的测量和数据处理能力。

实时反馈与低延迟输出

对于需要快速反馈的低延迟实验，Time Tagger X 提供 2 个直接可编程输出，延迟低于 100 ns。如需更强大的数据处理能力，可通过 SFP+ 和 QSFP+ 将数据传输至第二块 FPGA，延迟低于 10 μs，传输速率分别可达 300 MTags/s 和 1200 MTags/s，从而构建自定义闭环系统。

硬件选项

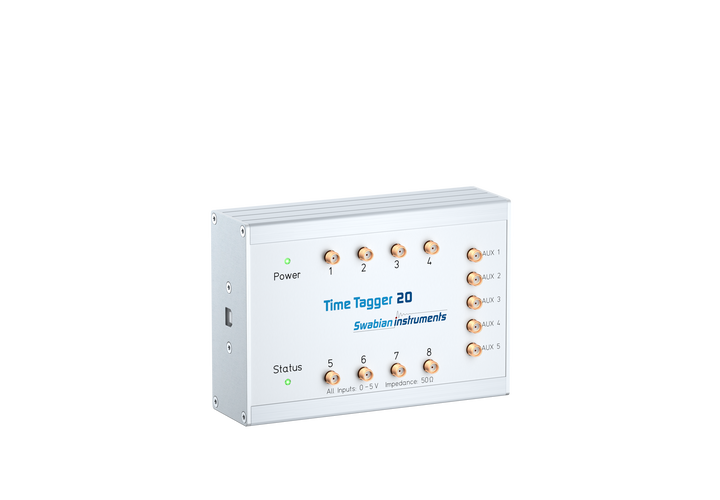

Time Tagger 20

小巧

USB供电

34 ps

均方根抖动

9 MTags/s

数据传输率（通过USB 2.0）

8个

输入通道

Time Tagger Ultra

灵活

功能强大

Performance

8 ps

均方根抖动

Value

42 ps

均方根抖动

90 MTags/s

数据传输率（通过USB 3.0）

从 4 到 18个

输入通道

在线升级

通道拓展

单台Time Tagger Ultra 最多可拓展至 18个输入通道。

版本升级

Time Tagger Ultra 可从超值版 "Value"升级至性能版 "Performance"，以实现 8 ps的均方根抖动。

高分辨选项

Time Tagger Ultra 性能版 "Performance" 可以通过激活高分辨选项实现 2、4或8个具有 3、4或6 ps 均方根抖动的输入通道组合。

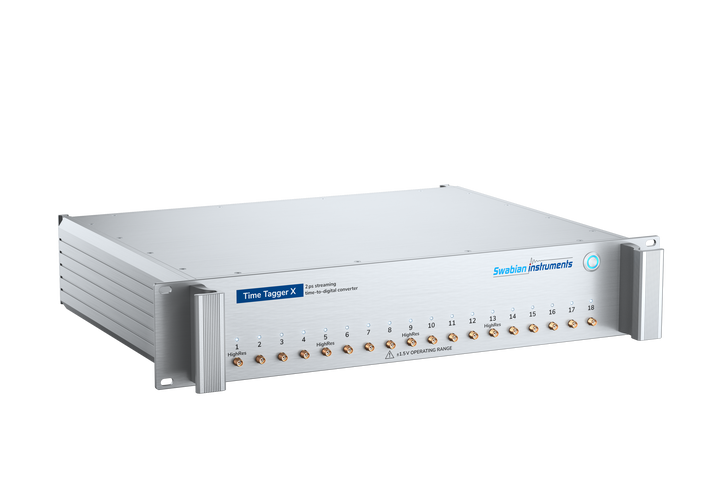

Time Tagger X

极致

高速互联

2 ps

均方根抖动

90 MTags/s 和 1.2 GTags/s

通过USB 3.0和QSFP+

从 4 到 20个

输入通道

在线升级

通道拓展

单台Time Tagger X 最多可拓展至 20个输入通道。

高分辨选项

Time Tagger X 可以通过激活高分辨选项实现 1.5 ps 均方根抖动的输入通道组合。

300 MTags/s SFP+ 至计算机

Time Tagger X 可以通过激活高速传输许可证，实现最高 300 MTags/s 的计算机直连数据传输。

Synchronizer

集成

合而为一

0.8 ppb

超过 24 小时的时钟稳定性

最多可以同步 8台

Time Tagger Ultra 和 Time Tagger X

最多可以实现 160个

通道的同步输入

机架安装配件包

使用两台及以上 Time Tagger Ultra 设备进行多个线程同步实验，建议选购机架安装配件包。

规格参数

计时精度	Time Tagger 20	Time Tagger Ultra	Time Tagger X
均方根抖动	34 ps	8 ps (性能版 Performance) 42 ps (超值版 Value)	2 ps
均方根抖动 (高分辨选项)	-	3 / 4 / 6 ps (2 / 4 / 8 个高分辨率通道)	1.5 ps (5 个高分辨率通道)
半峰宽抖动	80 ps	19 ps (性能版 Performance) 100 ps (超值版 Value)	4.7 ps
半峰宽抖动 (高分辨选项)	-	7 / 10 / 14 ps (2 / 4 / 8 个高分辨率通道)	3.5 ps (5 个高分辨率通道)
数字分辨率	1 ps	1 ps	1 ps
处理能力
输入通道	8	4 — 18	4 — 20
死区时间	6 ns	2.1 ns	1.5 ns
数据传输率（至计算机）	9 MTags/s	90 MTags/s	90 MTags/s, 300 MTags/s
数据传输率（至FPGA）	-	-	300 MTags/s, 1200 MTags/s
猝发内存	8 MTags	512 MTags	512 MTags
最大输入频率	167 MHz	475 MHz	700 MHz
输入信号
输入阻抗	50 Ω	50 Ω	50 Ω / 1M Ω
输入电压范围	-0.3 — 5 V	-5 — 5 V	-3 — 3 V
推荐输入电压范围	0 — 3 V	-3 — 3 V	-1.5 — 1.5 V
触发信号电压范围	0 — 2.5 V	-2.5 — 2.5 V	-1 — 1 V
最小脉冲宽度	1000 ps	500 ps	350 ps
最小脉冲高度	100 mV	100 mV	100 mV
外部时钟输入
频率	-	10 MHz or 500 MHz	10 MHz or 500 MHz
耦合	-	AC, 50 Ω	AC, 50 Ω
振幅	-	1 — 3 Vpp	0.5 — 4 Vpp
一般参数
数据传输接口	USB 2.0	USB 3.0	USB 3.0, SFP+, QSFP+
尺寸（长 x 宽 x 高）	145 x 100 x 50 mm³	190 x 140 x 60 mm³	380 x 480 x 90 (2U)

性能指标

仪器响应

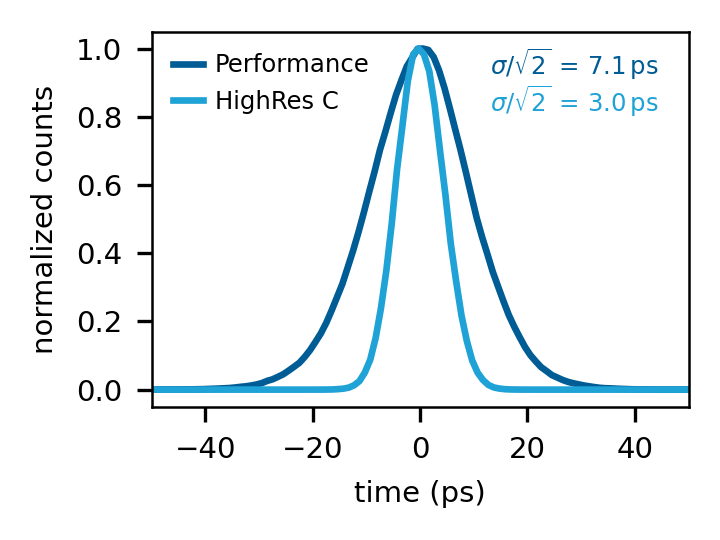

在两个输入通道中加载频率为 1 MHz，幅值为 1 Vpp，上升沿 1 ns，占空比 50％的触发信号。两个通道相关性测量得到的分布标准差σ即代表两个输入通道的时间抖动。每个输入通道的均方根（RMS）抖动约为σ/√2。该分布近似为高斯分布，因此每个通道的半高宽（FWHM）抖动约为 2.35σ/√2。

均方根抖动

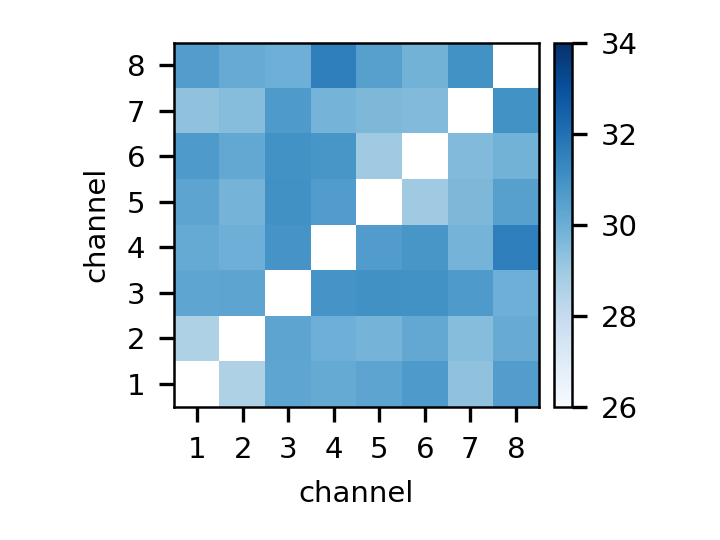

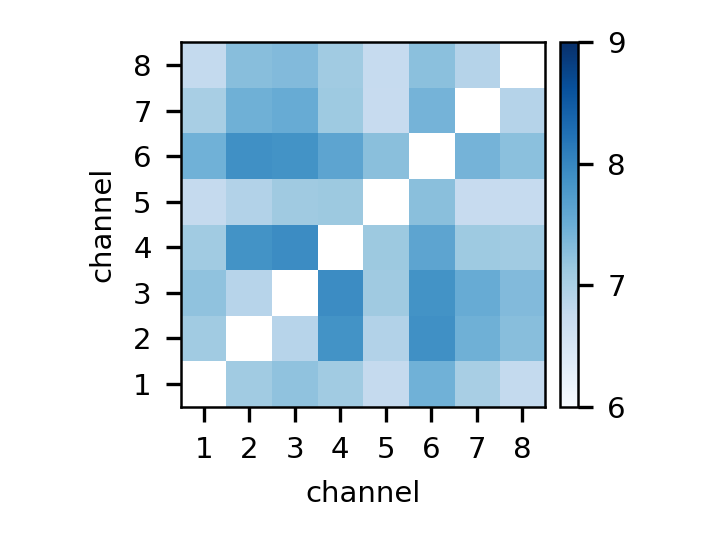

图示为 8 个输入通道的仪器响应测量中获得的均方根抖动结果。

Time Tagger 20
