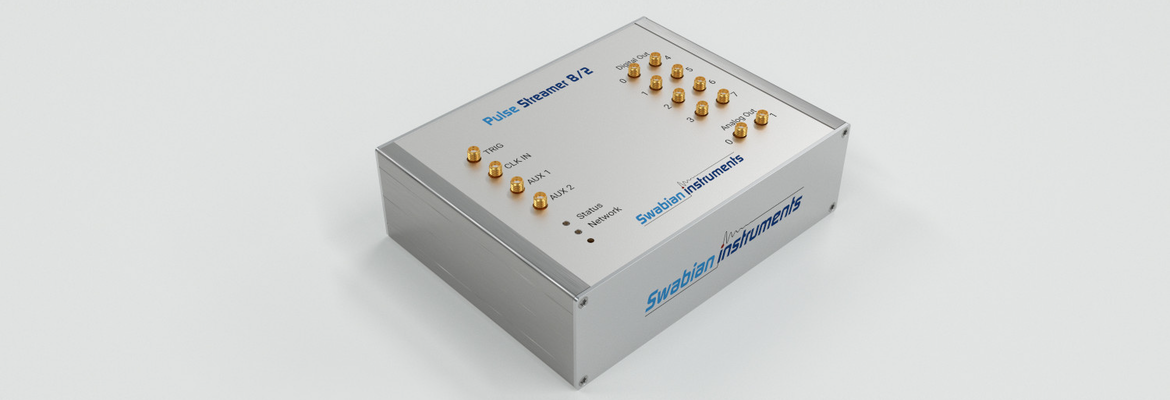

Pulse Streamer 8/2
同步码型波形发生器
Pulse Streamer 8/2 是一个同步数字码型和任意波形发生器，具有8个数字信号输出通道和2个模拟信号输出通道。Pulse Streamer具备的强大用户界面，可让您有效地定义复杂的脉冲序列和任意波形。
1 GSa/s
数字通道采样率
125 MSa/s
模拟通道采样率
1 M 脉冲
码型内存
产品特征
8 个数字信号输出通道
8 个同步数字输出通道以 1 GSa/s 的采样率发送数字信号，生成具有 1 ns 时间分辨率的数字码型。上升时间和下降时间（定时精度）小于 300 ps。
2 个模拟信号输出通道
2 个模拟输出通道以 125 MSa/s 的采样速率输出-1 V 至 1 V 范围、14 bits 分辨率的模拟信号。模拟输出与数字输出同步，其采样率为数字信号的八分之一，定时精度为 8 ns。
迅速实现您的想法
直观简洁的编码使您可以在几分钟内设计出包括样本点和片段在内的任何复杂程度的数字码型和模拟波形。
同时获得不同信号
Pulse Streamer 的数字输出和模拟输出始终是同步的。仅需要一台设备即可同时得到精确定时的数字码型和模拟波形。
丰富的编程语言
您可以利用我们提供的 Python、MATLAB 和 LabVIEW 的本地库，个性化设计、控制实验。
灵活的网络配置
Pulse Streamer 通过以太网通讯，可以被置于实验室的任一角落。
规格参数
| 数字输出 | |
| 输出通道 | 8x SMA |
| 采样率 | 1 GSa/s |
| 输出电压 （50Ω负载时） | 0 和 2.6 V |
| 上升和下降时间 (20%-80%) | < 300 ps |
| 最小脉冲宽度 | 2 ns |
| 均方根抖动 | 60 ps (typical) |
| 模拟输出 | |
| 输出通道 | 2x SMA |
| 采样率 | 125 MSa/s |
| 输出电压 | -1.0 — 1.0 V |
| 带宽 (-3 db) | 50 MHz |
| 分辨率 | 14 bit |
| 偏移误差 | < 2 mV |
| 增益误差 | < 1 % |
| 上升和下降时间 (20%-80%) | < 7 ns |
| 阶跃响应过冲（典型值） | 25 % |
| 输出稳定时间 | < 100 ns |
| 码型生成 | |
| 最长码型长度 | 1 M 脉冲 |
| 重复模式 | 1次、有限多次、无限次 |
| 触发方式 | 内部、外部均可 |
| 触发输入 | |
| 最大电压范围（对设备无损） | -0.3 — 5.3 V |
| 电压范围 | 0 — 5 V |
| 触发电平 | 0.5 V |
| 最小脉宽 | 5 ns |
| 触发延迟（典型值） | 90 ns |
| 触发抖动 | ±0.5 ns |
| 外部时钟输入 | |
| 耦合 | AC |
| 振幅 | 0.2 — 5 Vpp |
| 频率 | 10 MHz 参考时钟 125 MHz 采样时钟 |
| 一般参数 | |
| 数据接口 | 以太网 (1Gbit/s) |
| 尺寸 (长 x 宽 x 高，单位均为mm) | 185 x 145 x 65 |
